Werte Holzwerker,
zur Herstellung von kleineren Sägearbeiten wird meine Metabo TK 1685 weiter modifiziert. Neben den bereits vorgestellten Tischeinlagen ist nun ein Schneidschlitten entstanden. Dieser ermöglicht eine erweiterte Nutzung bei hoher Genauigkeit. Die Fünfschnittmethode ergab zum Abschluss eine Abweichung von 3/100stel Millimeter Differenz.
Tischkreissäge Ergänzungen
Tischkreissäge Ergänzungen
- Dateianhänge
-

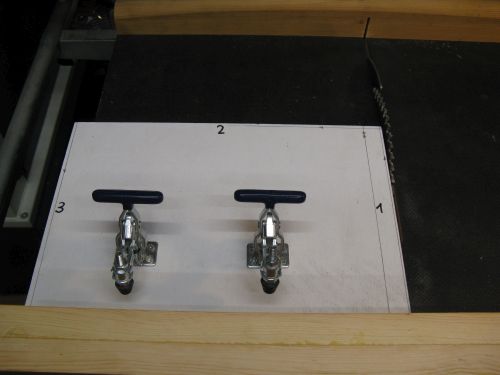

- Der Rohbau entand aus Reststücken des vorhandenen Bestands. Siebdruckplatte und Kiefer/Tanne bearbeitet und abgerichtet, verleimt und verschraubt.
- IMG_7027 reduz 500.jpg (39.36 KiB) 2678 mal betrachtet
-

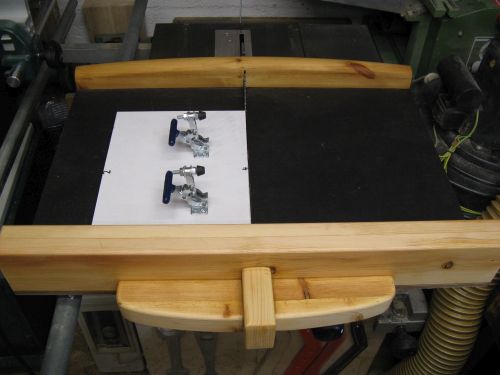

- Die Halteplatte wird für die Fünfschnittmethode verwendet.
- IMG_7028 reduz 500.jpg (25.49 KiB) 2678 mal betrachtet
-

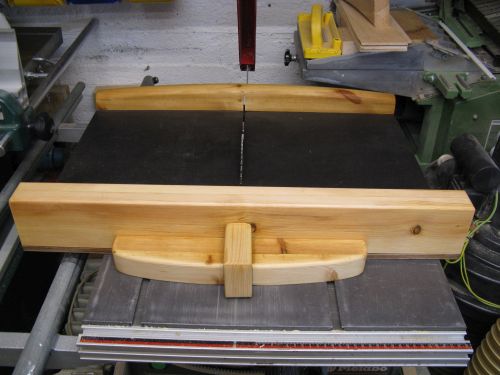

- Cross cut sledge - Die Vorlage aus der westlichen Welt, ergänzt um eine Abdeckung des rotierenden Sägeblatts. Das Auge soll auch etwas davon haben, daher nach der Funktion die Form.
- IMG_7051 reduz 500.jpg (40.95 KiB) 2678 mal betrachtet
-

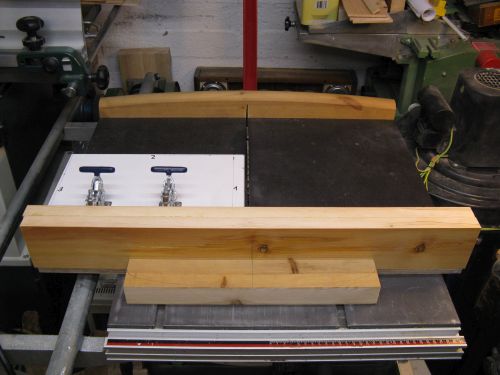

- Nach dem abschließenden fünften Schnitt war die Differenz des abgeschnittenen Abschnitts 3/100 mm
- IMG_7052 reduz 500.jpg (33.74 KiB) 2678 mal betrachtet
Herzliche Grüße
Uwe
Uwe
-
Johannes M
- Beiträge: 1638
- Registriert: Di 21. Jul 2020, 09:09
Re: Tischkreissäge Ergänzungen
Hallo Uwe,
sehr schön. Was hast du da für eine Schnittlänge?
Es grüßt Johannes
sehr schön. Was hast du da für eine Schnittlänge?
Es grüßt Johannes
Re: Tischkreissäge Ergänzungen
Hallo Johannnes,
Danke für das Feedback. Ich muss das Maß noch ermitteln. Welche Intention steckt hinter der Frage?
Danke für das Feedback. Ich muss das Maß noch ermitteln. Welche Intention steckt hinter der Frage?
Herzliche Grüße
Uwe
Uwe
