BAS 315 (Elektra Beckum) Kugellager wechseln

[mark.resting]

Hallo liebe Experten

Ich bin mittelmäßig am verzweifeln,... Ich habe mir eine schöne gebrauchte BAS 315 zugelegt und wollte die Kugellager erneuern.
An der unteren Laufrolle hat das bestens funktioniert, an der oberen bekomme ich die Lager beim besten Willen nicht mehr tief genug in die Führung .
Ich habe die Aufnahme schon mega gereinigt und mir einem 400er Schmirgelpapier leicht geschliffen um einen eventuell entstandenen Grad zu entfernen.
Zum Schluss wollte ich einfach die alten wieder aufstecken, leider habe ich bei denen jetzt das selbe Problem .
Die neuen Lager haben die Größe 40x17x12. Ich hoffe da gibt es keine unterschiedlichen Ausführungen?
Ich habe auch schon 2 gute Beiträge hier im Forum gelesen, leider (bzw. Gott sei Dank) hat das Wechseln bei denen immer funktioniert.

Ich kann wenn gewünscht auch gerne noch Bilder nachliefern.
Würde mich wirklich sehr über eure Hilfe freuen!

Gruß,
Mark

[Heinz Kremers]

Hallo,

dann laß mal Bilder rüberwachsen

Gruß
Heinz

[mark.resting]

Ok, hier der aktuelle Stand:

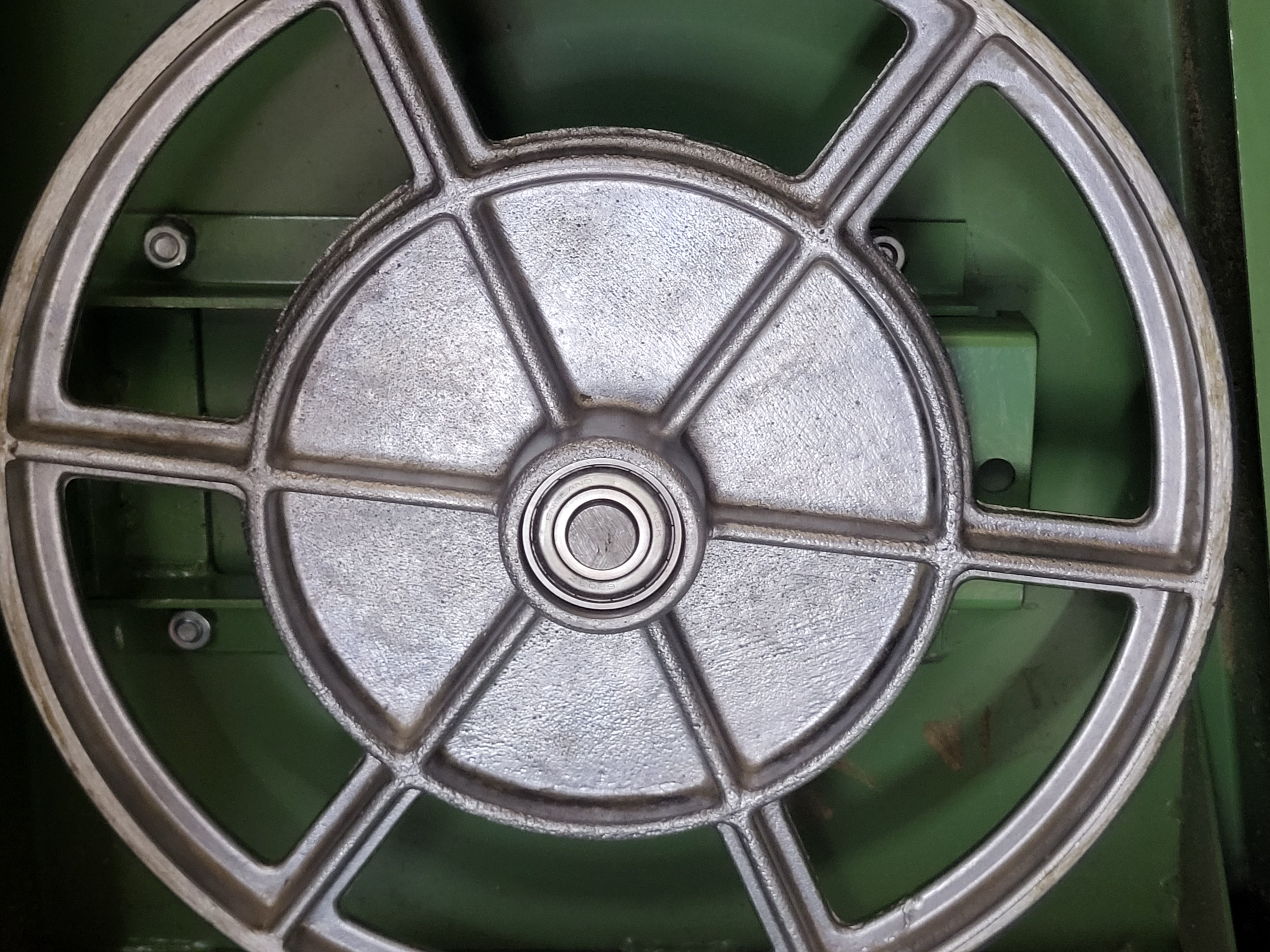

Das sind wieder die Originallager, die ich jetzt auch nicht mehr tief genug in die Laufrolle bekomme:

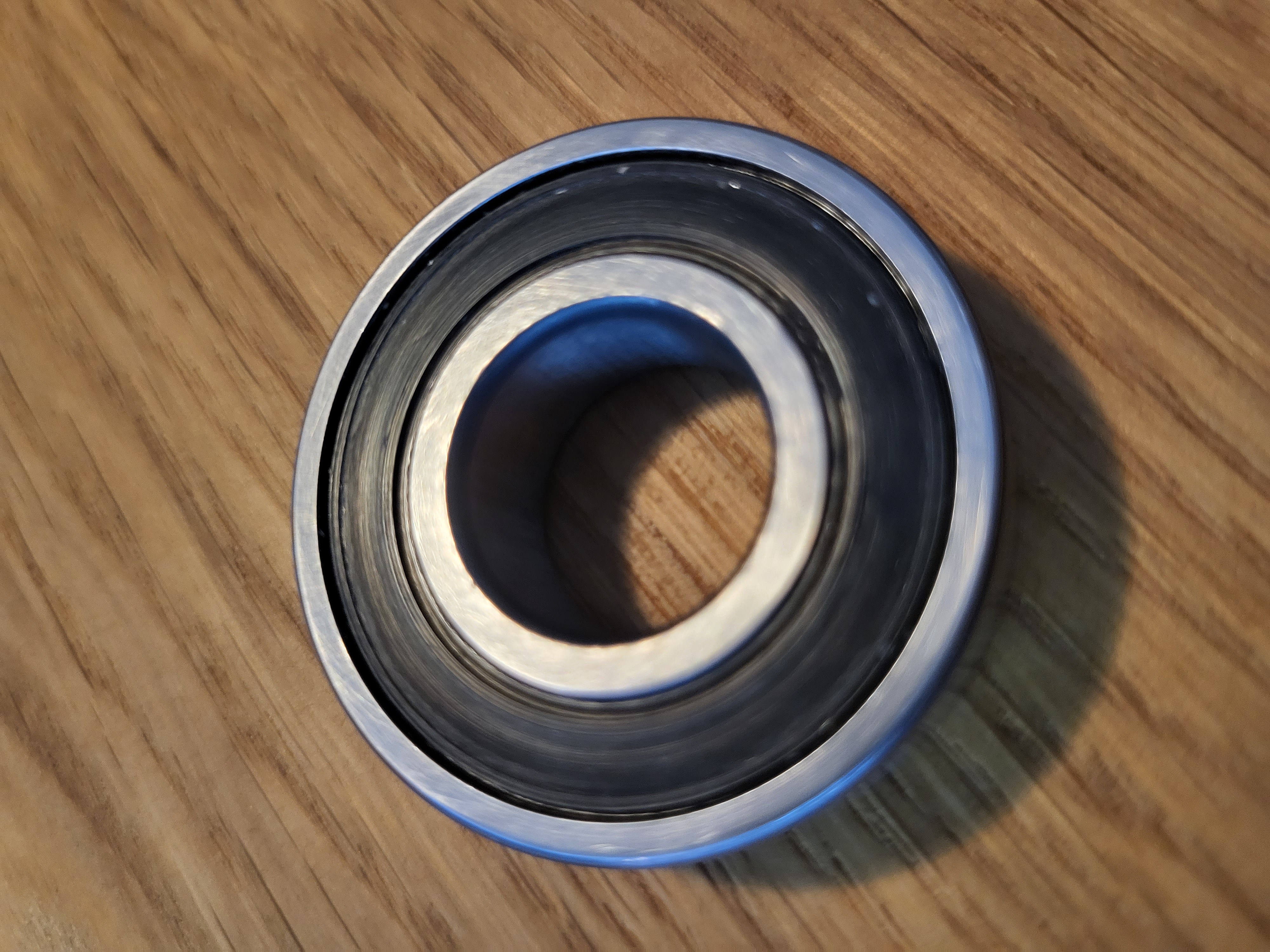

Detailaufnahme des Kugellagers:

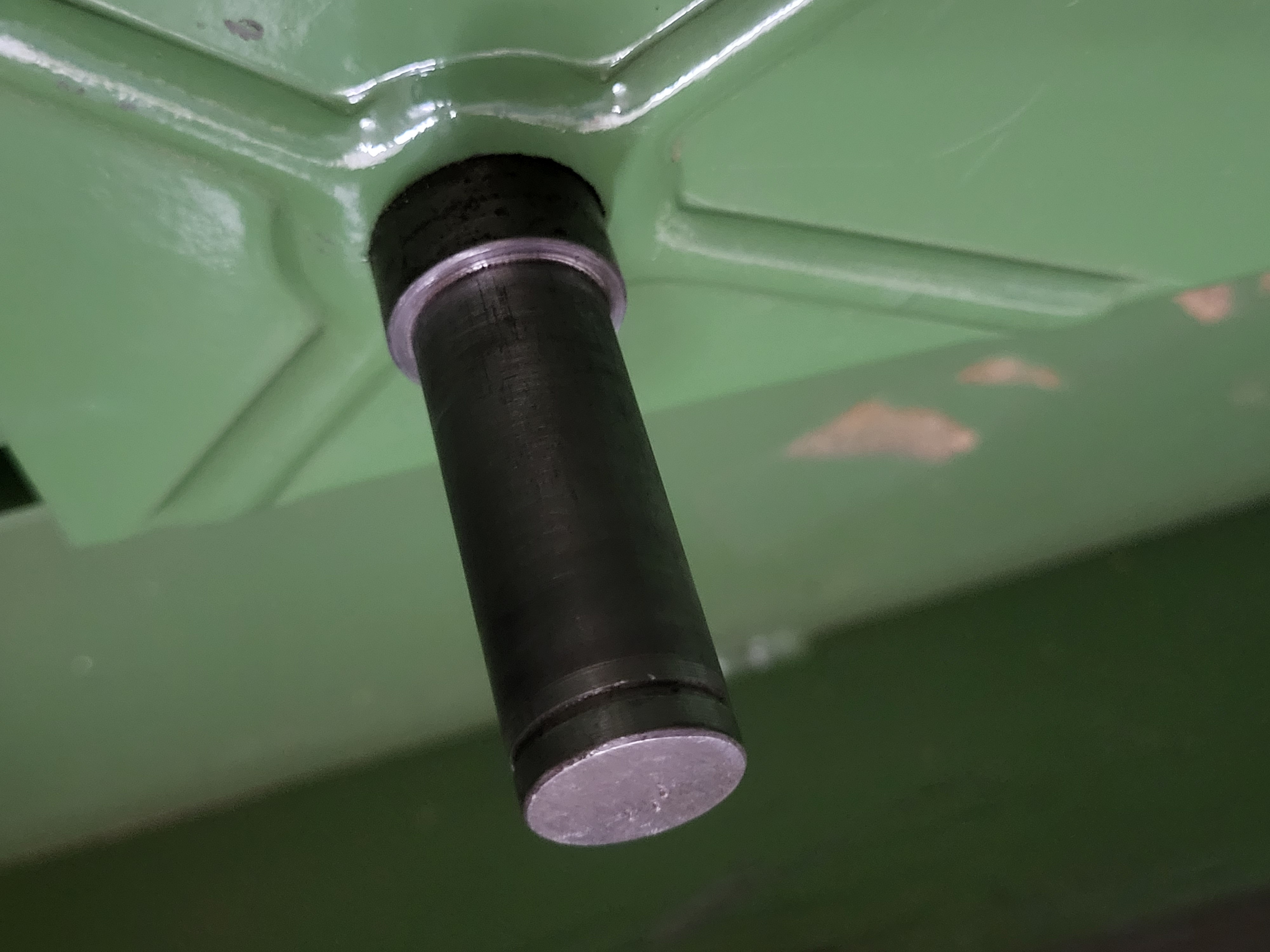

der Dorn mit Kerbe für den Sicherungsring:


Hier komme ich halt nicht tief genug dass ich den Sicherungsring wieder aufsetzen kann.

Wenn noch etwas anderes benötigt wird, lasst es mich wissen.
Ich kann die Lager auch noch mal rausnehmen und Bilder machen.

Gruß,
Mark

[Heinz Kremers]

Hallo,

Frage nebenbei: wer hat denn die Dellen in die Lagerabdeckung gekloppt?

Hast Du die Lager richtig rum eingebaut oder sind die re/li identisch?

Ist hinter dem Lager im Lagersitz noch Platz? Müßte man sehen können.

Rumschleifen würd ich nicht wenn keine Kerben sichtbar sonst sitzt das Lager nachher nicht fest und die Schale dreht im Sitz mit = Schrott.

Daß Du Welle und Lagerschalen geölt hast vor Montage setze ich mal voraus.

Gruß
Heinz

[mark.resting]

Hallo,

Frage nebenbei: wer hat denn die Dellen in die Lagerabdeckung gekloppt?

Äh,.... das war ich , das sind ja wieder die alten, da habe ich mir beim rausnehmen noch keine Mühe gegeben. Die habe ich ja nur wieder eingebaut, weil ich dachte ich hätte die falschen gekauft.

Hast Du die Lager richtig rum eingebaut oder sind die re/li identisch?

Es gibt Unterschiede in der Richtung ?

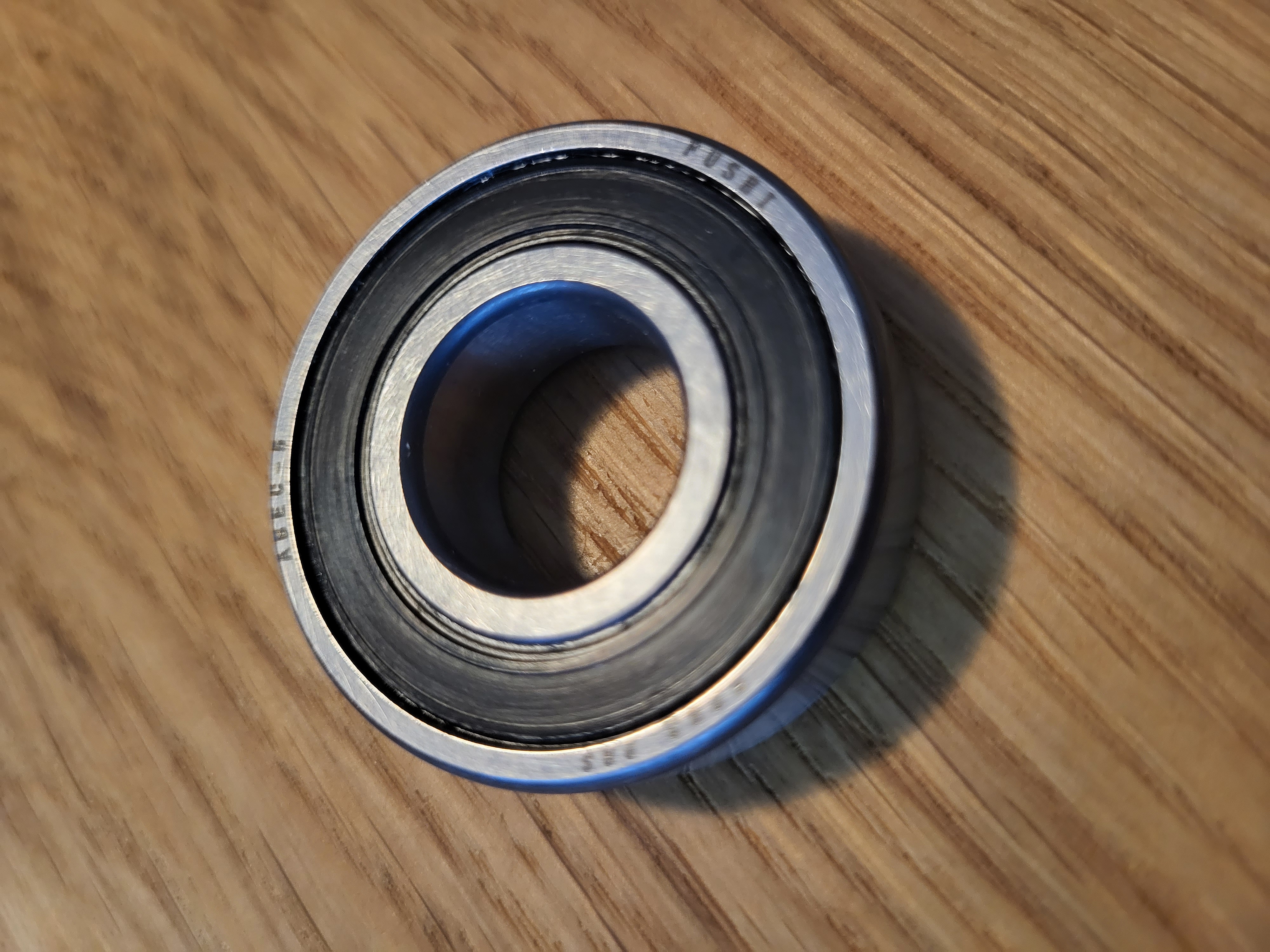

Das hier sind die neuen, sehen für mich absolut gleich aus. Denke / hoffe also dass es da keinen Unterschied gibt?!?



Hier bestellt:
https://www.amazon.de/dp/B08N47K9HW?psc ... ct_details

Ist hinter dem Lager im Lagersitz noch Platz? Müßte man sehen können.

Das sieht man leider nur sehr schlecht, da die Lager ja auch noch abgerundet sind,...

Daß Du Welle und Lagerschalen geölt hast vor Montage setze ich mal voraus.

Oh man,... ich bin wirklich Anfänger,... das hab ich nicht, auf die Welle rutschen die Lager aber eigentlich recht gut,...

Gruß
(und danke für deine schnellen Antworten)
Mark

[Heinz Kremers]

Hallo,

es gibt Lager, da steht - meist die Innenschale - an einer Seite vor.

Du mußt natürlich auch den Lagersitz im Rad ölen. Nicht volle Kanne, nur leichter Ölfilm.

Noch ein Tip: Schneid da alte Lager mit der Flex auf und entferne die Kugeln. So hast Du 2 passende "Federringe" mit denen Du das neue Lager einschlagen kannst ohne Beschädigungen und bekommst die auch gut wieder aus dem Sitz/von der Welle.

Ob das Lager hinten ansitzt kann man natürlich auch messen ....
Beim Eintreiben mit leichten Schlägen hört man aber auch den Unterschied.

Gruß
Heinz

[Stefan Krieger]

Moin,

wenn Du nochmal Lager brauchst würde ich eher bei agrolager schauen als bei Amazon. Da bekommst Du Deine gewünschten Lager garantiert in der genau passenden Ausführung und Qualitätsstufe. Die Aufschrift ABEC-5 kenne ich sonst eher aus dem Inline-Skates-Bereich - aber ich bin auch kein Experte für Kugellager...
Mir ist nur aufgefallen, dass das alte NSK-Lager mit Metall-Abdichtung war und Du jetzt Gummi-Abdichtungen genommen hast? Also 2RS statt ZZ...
Bei Agrolager gäbe es bspw. dieses hier: https://www.agrolager.de/product_info.p ... d=13501539

Wichtig ist beim Eintreiben der Lager noch, dass Du immer nur auf den Teil schlägst, der klemmt. Also beim Eintreiben der Lager in die Laufräder darfst Du nur auf den äußeren Ring schlagen - keinesfalls auf den kleinen inneren Ring. Sonst kannst Du die Lager direkt wegschmeißen und neue bei Agrolager bestellen...

Viel Erfolg!
Stefan

[marvella]

Messe die Lager noch einmal sehr genau nach und vergleiche sie mit den alten und den angegebenen Maßen.
Welle ist beschädigt: Wenn die Welle verzogen oder beschädigt ist, kann das Lager nicht richtig sitzen. In diesem Fall müsste die Welle möglicherweise bearbeitet oder ersetzt werden.

[Mario Zimmermann]

Den Trick mit Wärme/Kälte hast du auch versucht?

Das Kugellager ins Gefrierfach, das Rad mit dem Heißluftfön erwärmen.
