Kity 626 Spindel Demontage

[Gustav]

Hallo zusammmen,

ich habe eine Kity 626 Tischfräse, bei der ein Lager Geräusche macht. Das möchte ich wechseln.
Allerdings bekomme ich die Riemenscheibe nicht demontiert.

Meine Fragen:
1) Hat schon mal jemand die Spindeleinheit auseinander genommen?
2) Ist die Riemenscheibe per Presspassung montiert (mit Nut/Feder)?
oder
3) Die Riemenscheibe hat eine 8mm Durchgangsbohrung, so dass es auch denkbar ist, dass die auf die Welle aufgeschraubt ist. Weiß das jemand?

Ich habe schon probiert:
- WD40
- Wärme
- die Riemenscheibe abzuziehen (3-Arm-Abzieher), Hammerschäge auf den Abzieher
- die Riemenscheibe abzuschrauben

Vielleicht kann jemand helfen...
Ein paar Bilder:

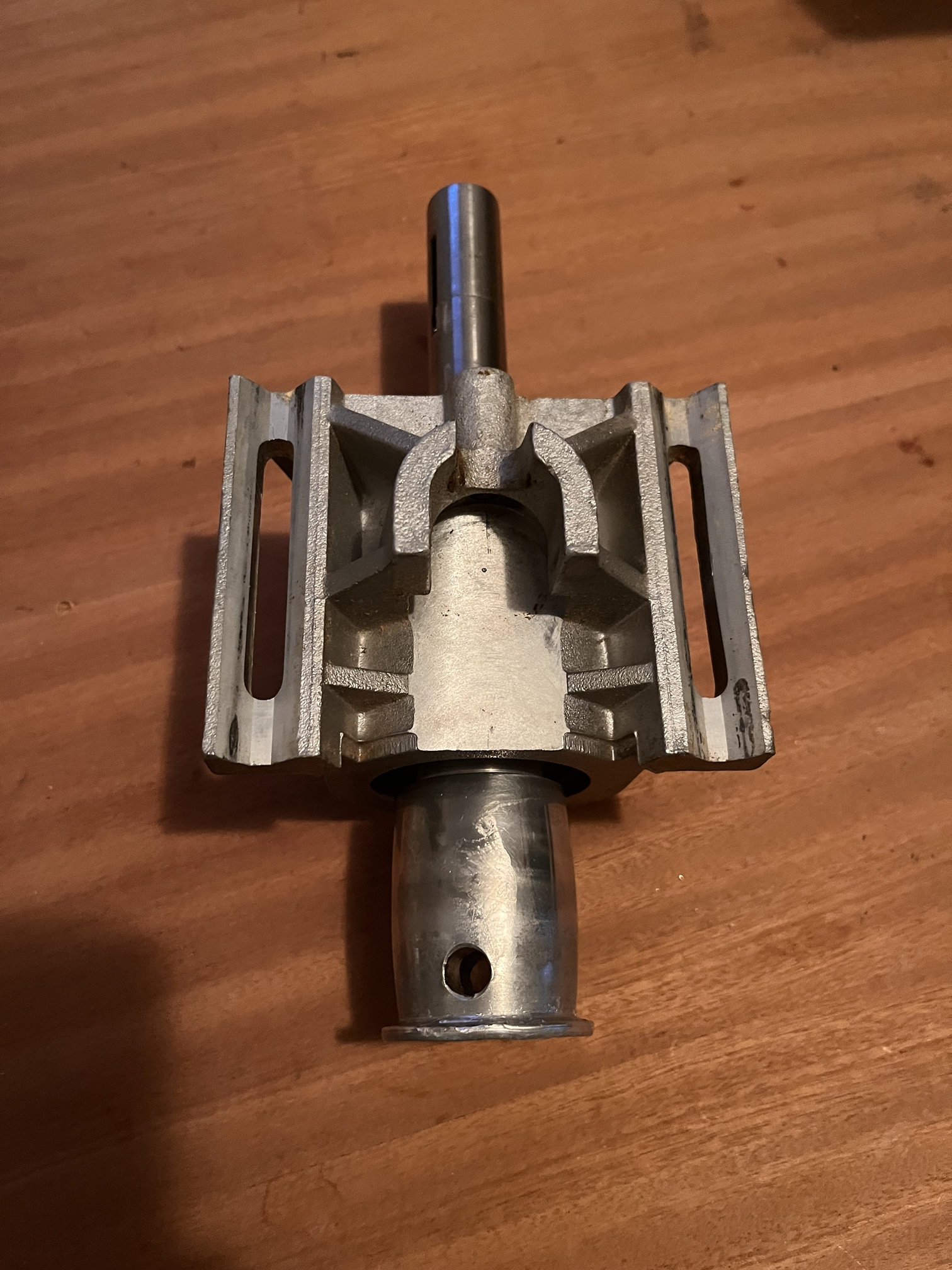

Spindel

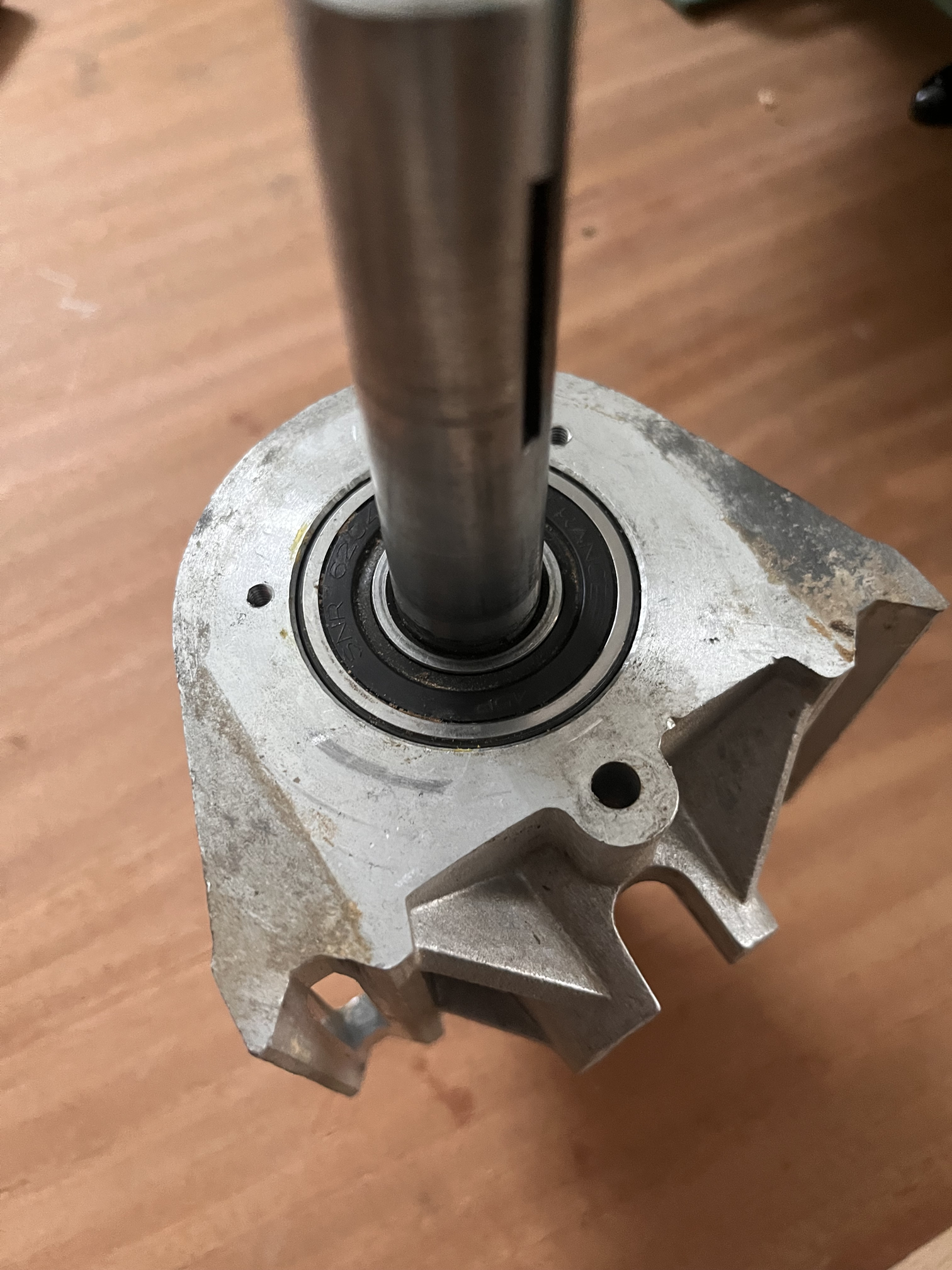

Lager oben

Lager oben_.png (3.39 MiB) 35 mal betrachtet

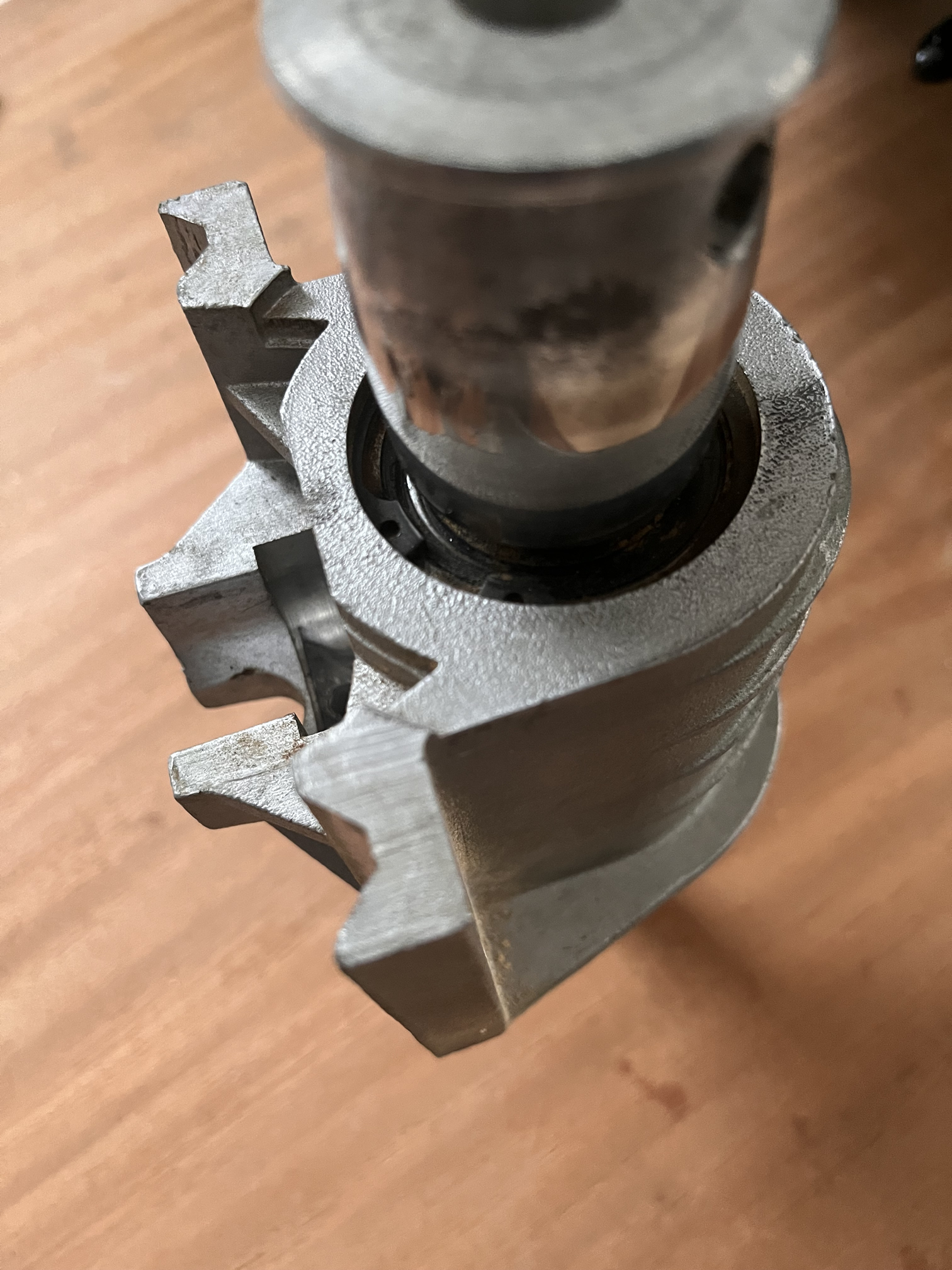

Lager unten

Lager unten_.png (3.42 MiB) 35 mal betrachtet

VG

Gustav

[Heinz Kremers]

Hallo Gustav,

das dritte Bild zeigt doch einen Sprengring (der mit den beiden Löchern). Dafür gibt es spezielle Sprengringzangen. Den mußt Du rausnehmen und dann sollte die Welle von oben nach unten, also durch das Lager rausgehen. Danach das Lager noch oben rausholen.

Wenn sowas noch nie gemacht gib Rauchzeichen damit Dir eine Anleitung gegeben wird

Gruß
Heinz

[Gustav]

Danke Heinz,

die Spindel ist draussen:

Spindel demontiert


Hast du auch noch einen Tipp, wie ich die Riemenscheibe von der Welle bekomme? Sonst geht das Lager nicht runter:

Riemenscheibe

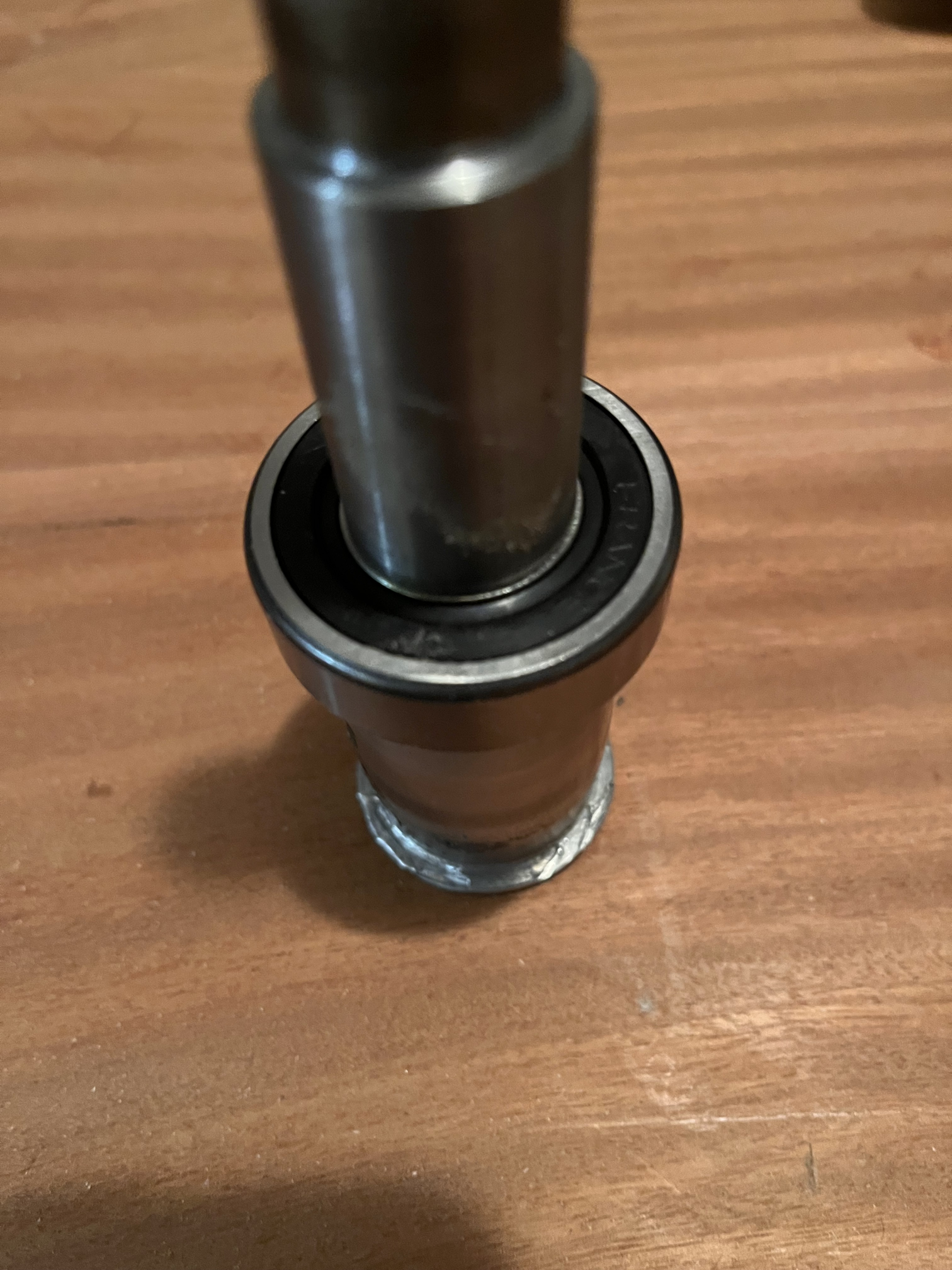

unteres Lager


VG

Gustav

[walter.mittwoch]

Kannst du mal in die Bohrung reinleuchten, oder fotografieren, da ist doch höchstwahrscheinlich eine Schraube drinnen.

Schöne Grüße
Walter
