Frequenzumrichter für 230 V Kondensatormotoren
Verfasst: Fr 23. Jan 2026, 18:02
Hallo,
durch ein anderes Forum bin ich auf dieses Thema gestossen. Mich hat schon immer geärgert, daß der Dick Messerschleifer viel zu schnell läuft und der Deckenheizer laut brummt wenn man die Drehzahl reduziert oder heftig rauscht wenn er voll an ist.
Benni aus dem anderen Forum hat folgenden FU empfohlen:
https://www.amazon.de/Loobiiny-Frequenz ... C81&sr=8-6
Wichtig ist, auf die Ausführung AT 2 zu achten. Andere Firmen bieten den auch an, auch als AT 1 und AT 3, aber mit denen geht das nicht.

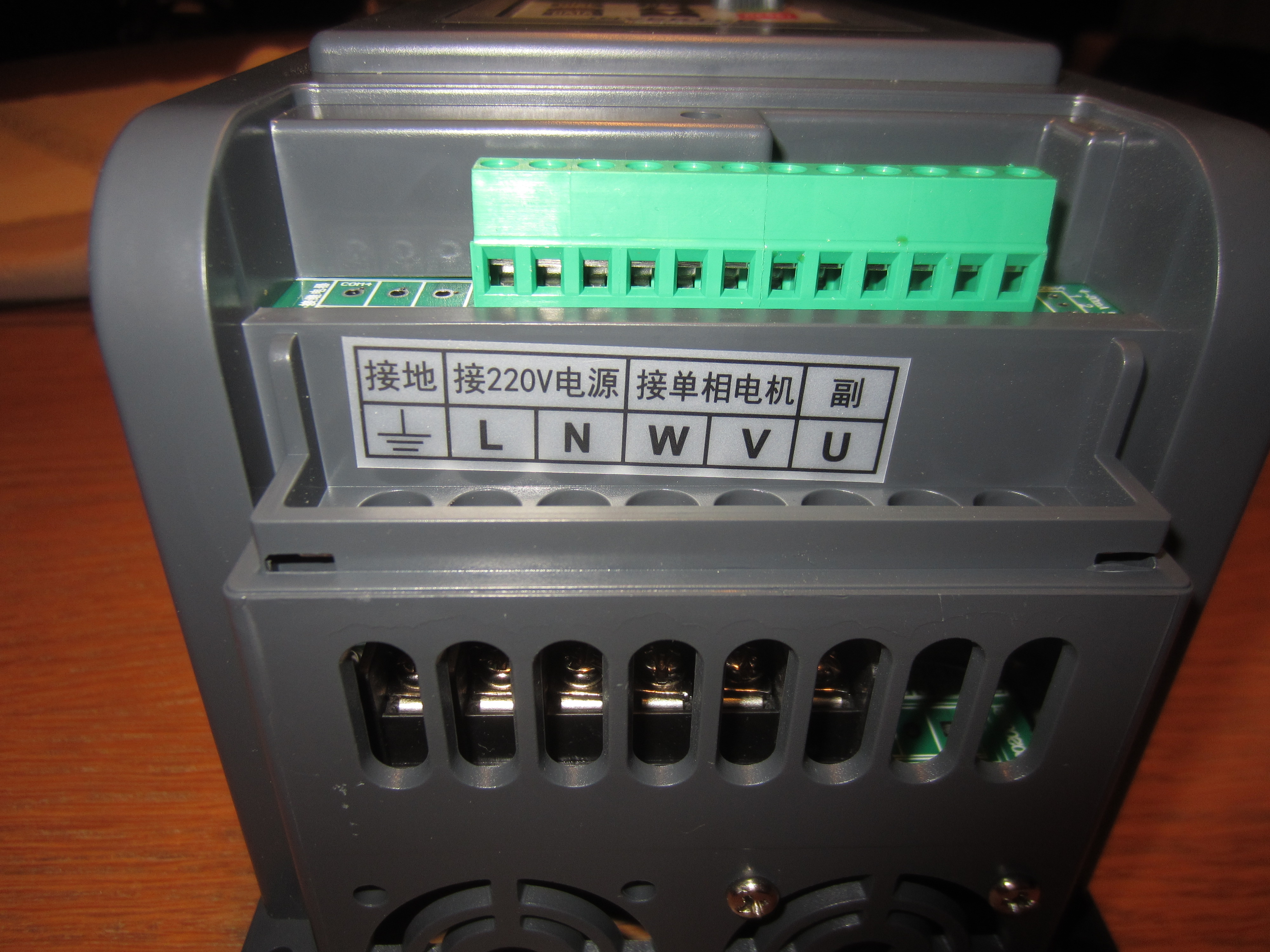

Den FU habe ich auf Programm 98 eingestellt. Kondensator abgeklemmt und die Leitung Kondensator→Motor an den Anschluß U geklemmt, V und W an die beiden anderen Klemmen. Verdrehen W und V ändert die Laufrichtung des Motors. (Mit Programm 92 arbeitet er als normaler FU für Drehstrommotor)
Jetzt kann mit dem Drehregler die Frequenz zwischen o und 50 Hz eingestellt werden. Man sollte aber nicht mit zu geringer Frequenz arbeiten weil dann eine ausreichende Motorkühlung fehlt.

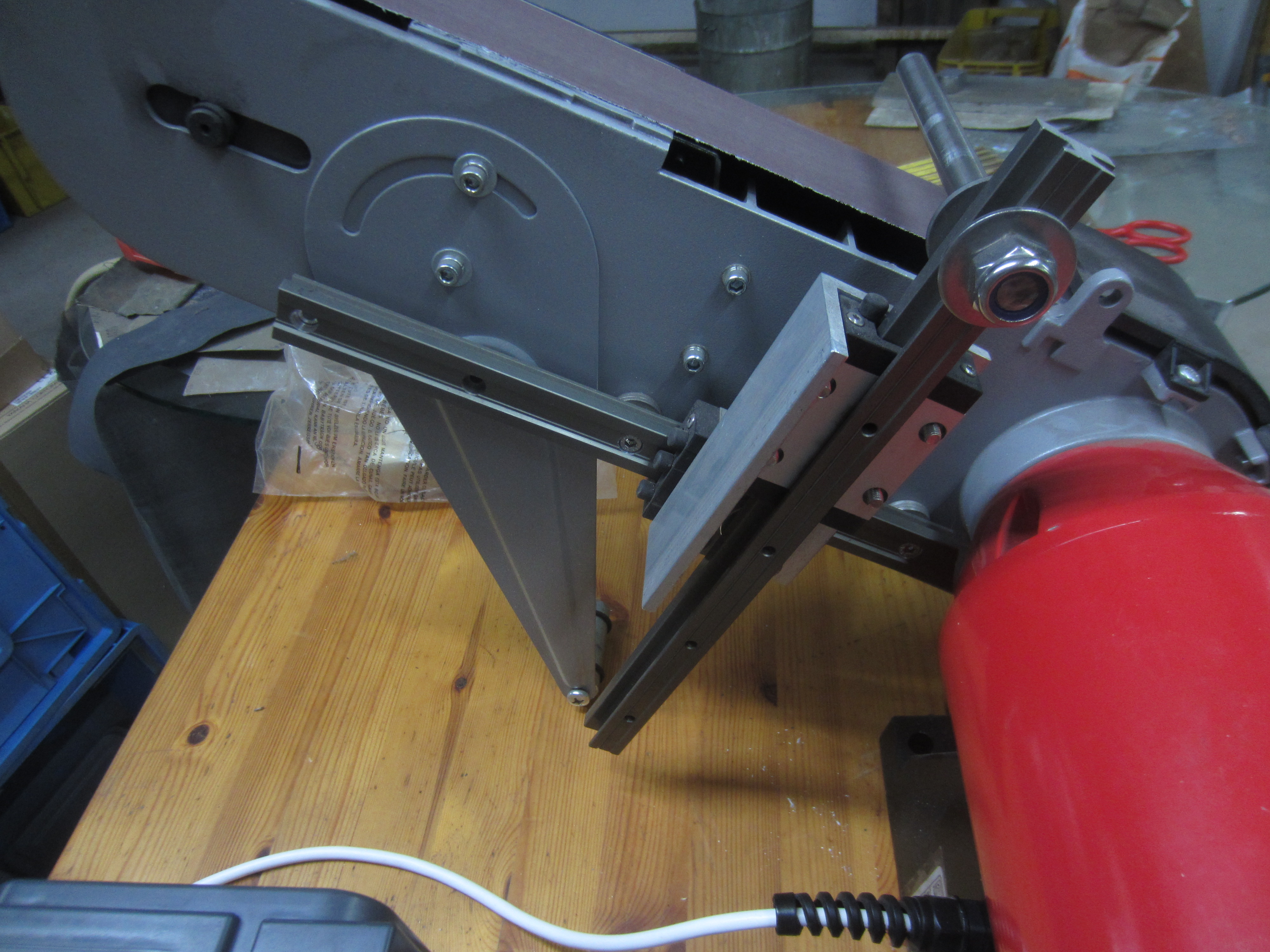

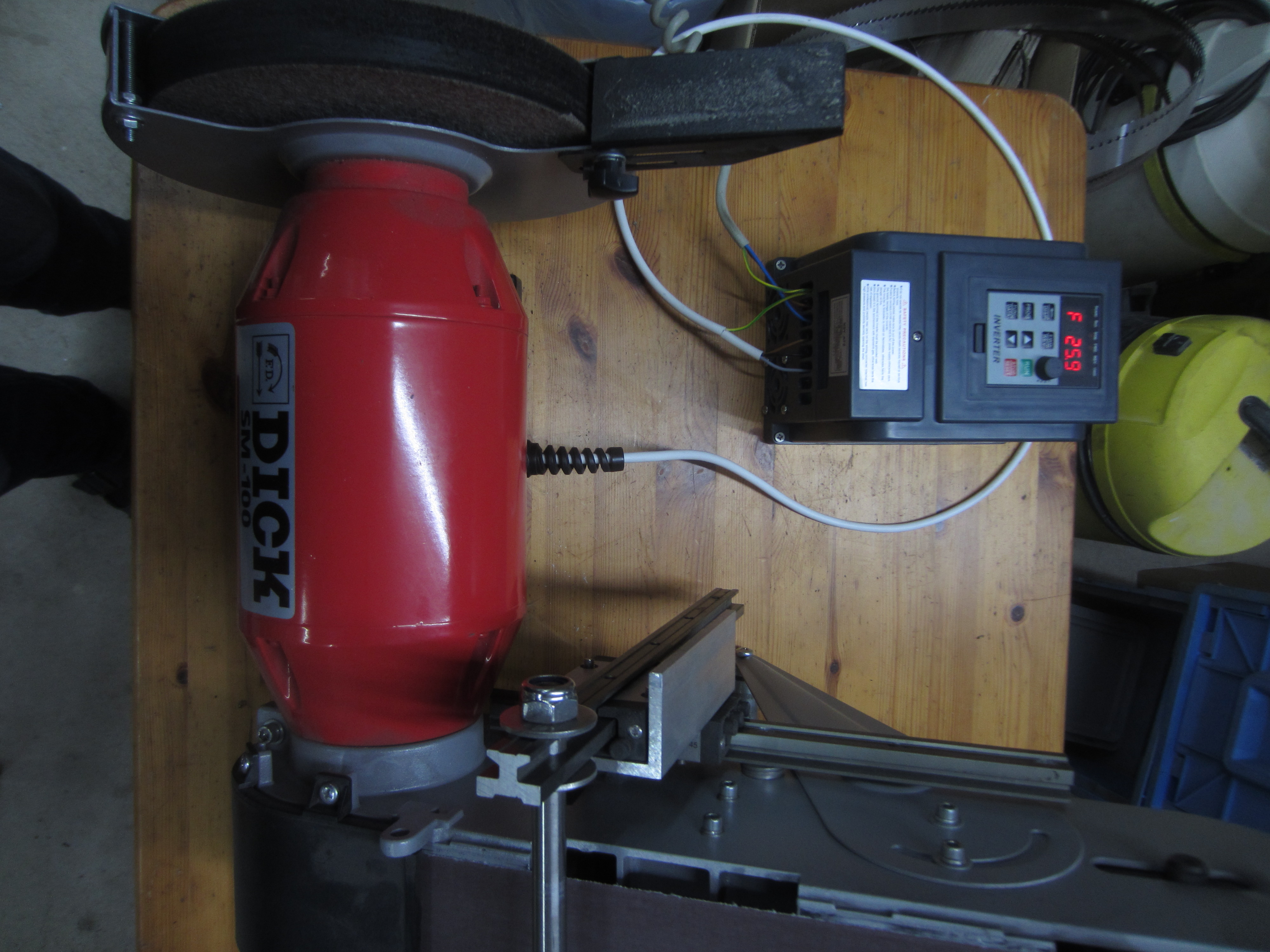

Der Schleifer läuft jetzt mit den gewünschten Drehzahlen, hat auch wesentlich mehr Leistung als mit der "Stromstossregelung" und vor allem: es brummt nichts!

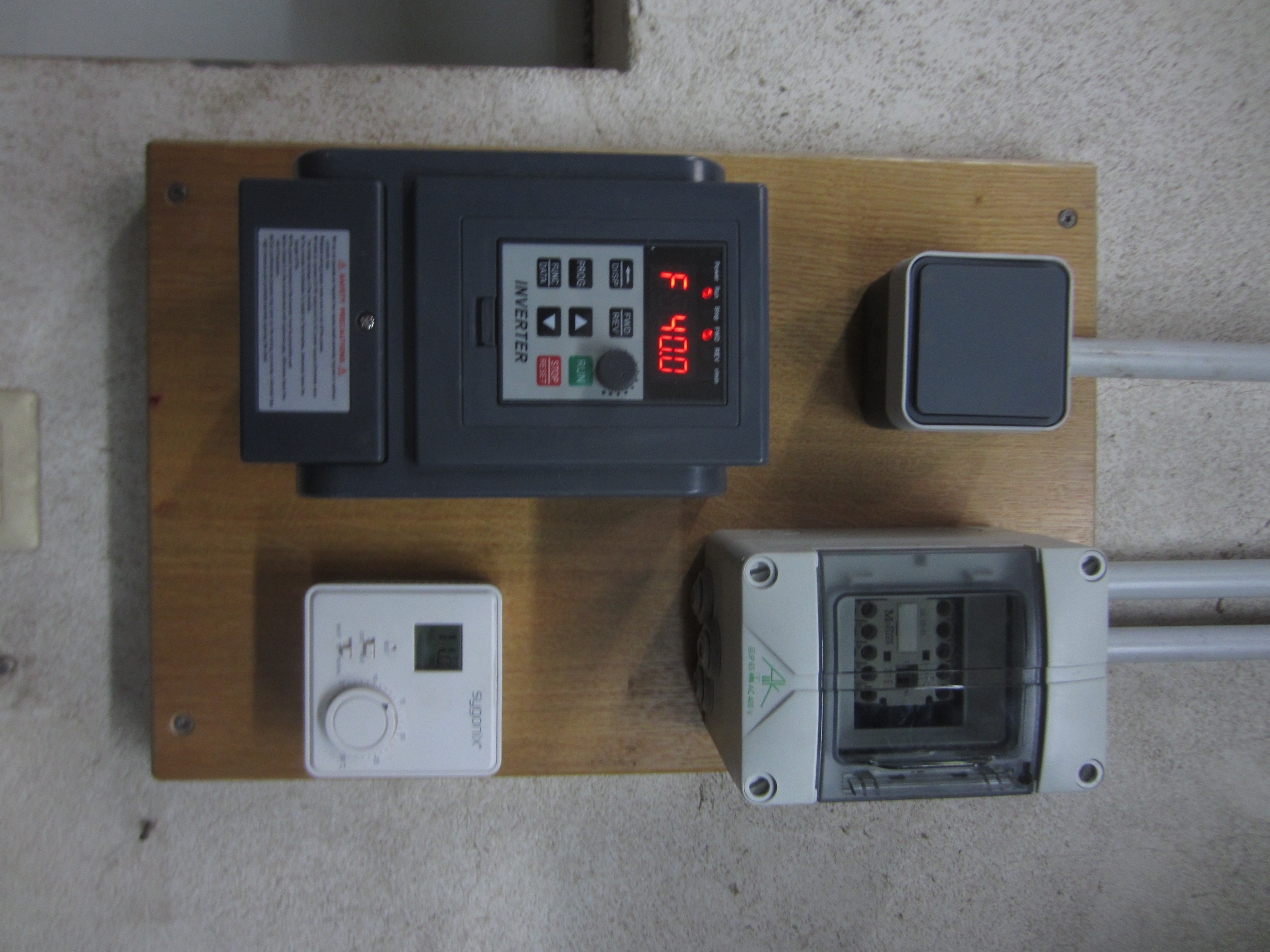

Hier noch ein paar Bilder:
Gruß
Heinz
durch ein anderes Forum bin ich auf dieses Thema gestossen. Mich hat schon immer geärgert, daß der Dick Messerschleifer viel zu schnell läuft und der Deckenheizer laut brummt wenn man die Drehzahl reduziert oder heftig rauscht wenn er voll an ist.
Benni aus dem anderen Forum hat folgenden FU empfohlen:
https://www.amazon.de/Loobiiny-Frequenz ... C81&sr=8-6
Wichtig ist, auf die Ausführung AT 2 zu achten. Andere Firmen bieten den auch an, auch als AT 1 und AT 3, aber mit denen geht das nicht.
Den FU habe ich auf Programm 98 eingestellt. Kondensator abgeklemmt und die Leitung Kondensator→Motor an den Anschluß U geklemmt, V und W an die beiden anderen Klemmen. Verdrehen W und V ändert die Laufrichtung des Motors. (Mit Programm 92 arbeitet er als normaler FU für Drehstrommotor)
Jetzt kann mit dem Drehregler die Frequenz zwischen o und 50 Hz eingestellt werden. Man sollte aber nicht mit zu geringer Frequenz arbeiten weil dann eine ausreichende Motorkühlung fehlt.
Der Schleifer läuft jetzt mit den gewünschten Drehzahlen, hat auch wesentlich mehr Leistung als mit der "Stromstossregelung" und vor allem: es brummt nichts!
Hier noch ein paar Bilder:
- 001.JPG (2.32 MiB) 44 mal betrachtet
- 005.JPG (2.14 MiB) 44 mal betrachtet
Heinz
