Hallo zusammen,

ich habe mir eine Bäuerle AS51 gekauft und habe das Problem, dass der Aufnahmetisch in „Laufrichtung“ rechts nach unten hängt, wodurch auch der Fügeanschlag nicht rechtwinklig zu beiden Tischen steht.
Kann man diese Fehlstellung beheben?

Viele Grüße
Fabian

Hallo Fabian,
ist der Aufgabetisch in sich Plan oder ist der in sich verdreht?
Um wieviel Abweichung geht es?

Es grüßt Johannes

Hallo Johannes,

das sind bei Bäuerle Gußtische, die sind plan oder gebrochen = Schrott.

hallo Fabian

Bei Bäuerle wurden die Maschinen wohl im Werk exakt eingestellt. Bei meiner liegen z.B. einseitig unter der Hobelwelle Passbleche. Die können ggf. auch unter den Tischen liegen. Vielleicht hat da mal jemand dran gearbeitet oder für Transport geschraubt und diese Bleche nicht wieder eingebaut.

Einfach mal den Tisch losschrauben - sind bei mir 4 Schrauben - ( und bitte nicht komplett) und rechts leicht anheben. Evtl. siehst Du dann, was zu machen ist. Passbleche gibt es in allen mögliche Dicken zu kaufen.

Gruß
Heinz

Hallo,

danke für die Antworten, der Tisch ist soweit ich das feststellen kann in sich Plan.
Es geht um 0,6mm von links nach rechts abfallend.
Tisch hatte ich ab, ist jedoch nicht unterlegt.

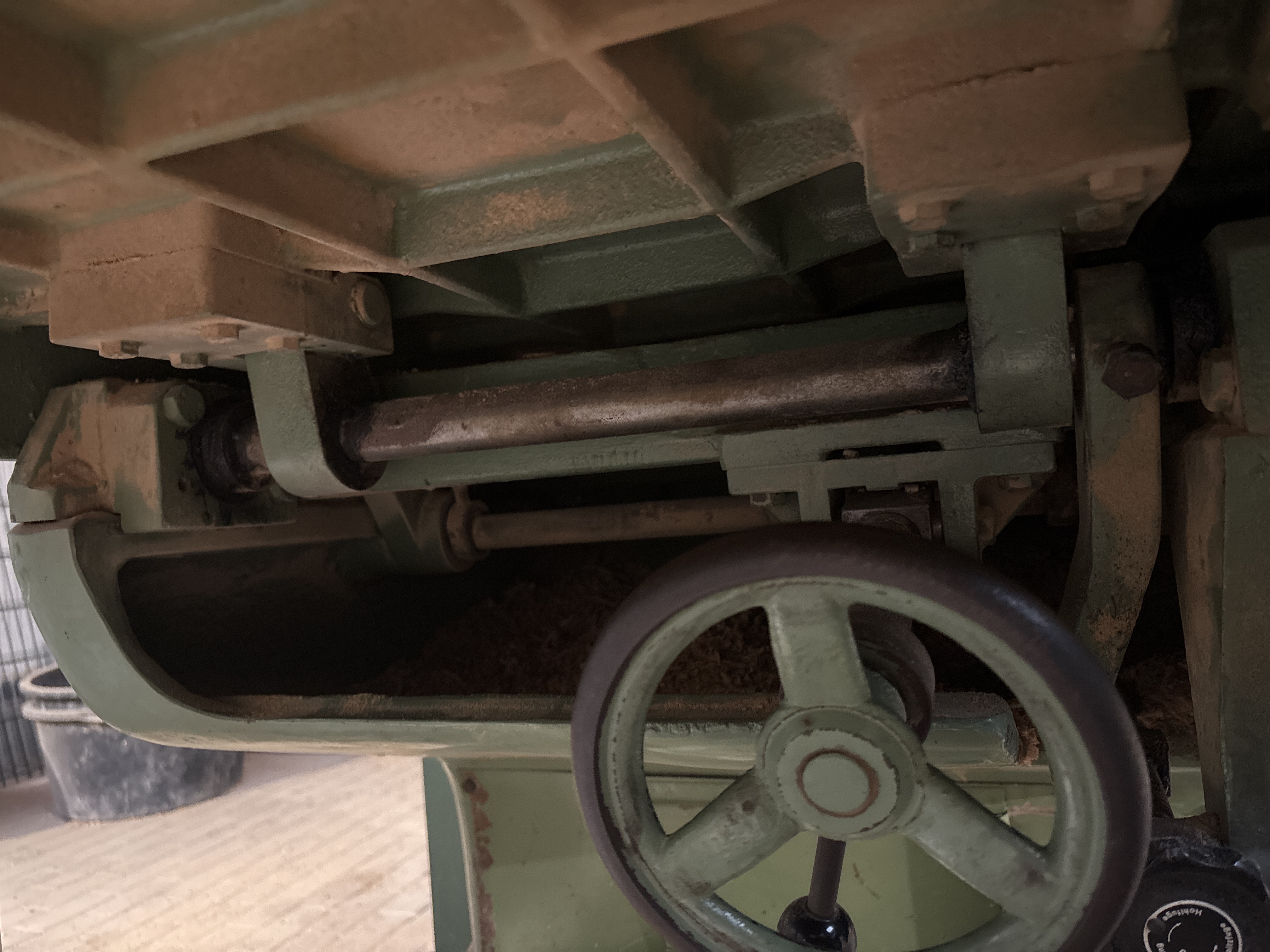

Das ist die Unterseite des Aufnahmetisches

Laut Verkäufer war die Maschine vorher absolut eben eingestellt, eventuell ist auf dem Transport etwas passiert?

Hallo Fabian,

bei mir (40 cm) sind die Tische mit 4 Schrauben auf dem Rahmen verschraubt und da könnte durchaus ein Passblech liegen. Gut, da wurde nix geschraubt.

Dann würde ich mal alles, also Tische und Welle locker machen, entspannt, also Grundgestell ohne Spannung stellen und dann wieder festschrauben. Evtl. hat sich da beim Transport was "gegeben", 0,4 mm sind da schon möglich.

Gruß
Heinz

Hallo Fabian,

steht die Maschine denn sauber im Wasser ausgerichtet?

Ich kann mich an die Aufstellanleitung einer Kölle erinnern, bei der die Maschine mit einer Präzisionswasserwaage auszurichten war (mit Stahlkeilen zwischen Boden und Maschinenständer), dann sollte die Maschine komplett mit Spezialmörtel untergossen werden. In den meisten Betrieben wird das eher nicht gemacht worden sein, besagte Maschine stand immer lose auf dem Boden.

Wenn Dein Untergrund massiv anders ist als der ehemalige Standort, könnte sich die Maschine ggf, schon etwas verwinden. Bevor du die ganze Maschine zerlegst, schau Dir evtl. den Untergrund an. Vielleicht ist das der einfachere Weg.

Gruß
Max

MaxS hat geschrieben: ↑Di 9. Dez 2025, 00:29 steht die Maschine denn sauber im Wasser ausgerichtet?
Ich kann mich an die Aufstellanleitung einer Kölle erinnern, bei der die Maschine mit einer Präzisionswasserwaage auszurichten war

Ich hatte in meiner Berufslaufbahn mal mit Maschinenaufstellung zu tun, da wurde JEDE Maschine mit Präzisionswasserwaage eingerichtet.
Das war Grundvoraussetzung - und das zu Recht.

Schöne Grüße
Walter

Hi,

bei mir liegt der Tisch nur „lose“ auf und wird dann mit einem Hebel über einen Exzenter gespannt.

Die Maschine steht auf der selben Palette wie auch beim Käufer
