Frästisch ist fertig

[Rolf Herbstritt]

Guten morgen
die Fräsplatte ist erhältlich bei Ludger Leve. Er stellt die Platten her. Einfach eine E-Mail an "Leve.L@t-online.de".

Rolf

[Franz Kessler]

Hallo Rolf

Deine Einrichtung ist toll, vorallem die Verstellung von oben ist praktisch, es sieht so aus, das die Maschine schon entsprechend vorgerüstet wäre.
Wäre es möglich, ein Bild nur von der Maschine zu sehen?
Was hast Du für dieses Teil bezahlt?
Ist das ein deutsches Fabrikat?

Gruß Franz

[Rolf Herbstritt]

So, hier die Bilder zur Oberfräse. Es handelt sich hierbei um ein spanisches Produkt zu beziehen über die Firma Sauter GmbH für 365.-€. Sie ist optimal für einen Frästisch geeignet, da sie eine automatische Spindelfeststellung für einfachen Fräserwechsel über dem Tisch und eine Höheneinstellung besitzt.

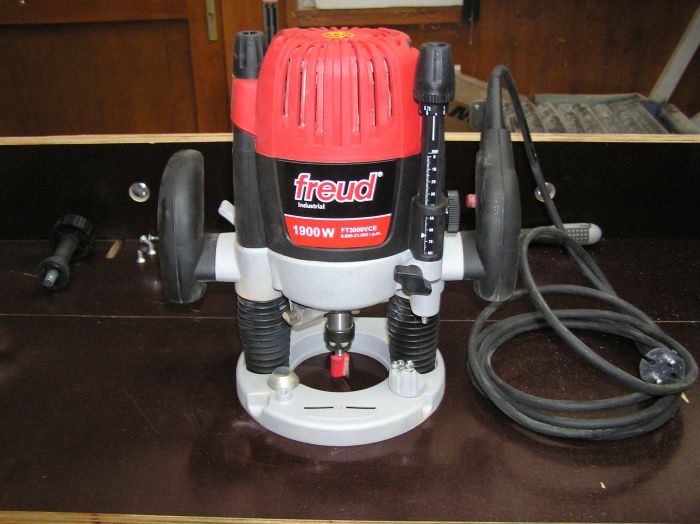

Fräse von vorne

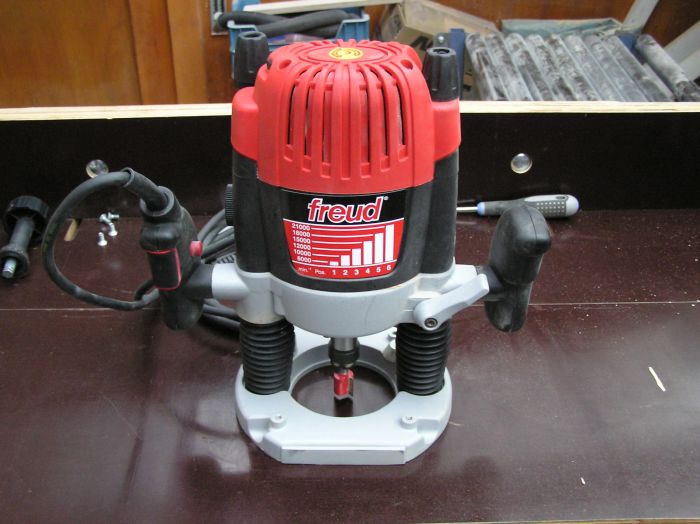

Fräse von hinten

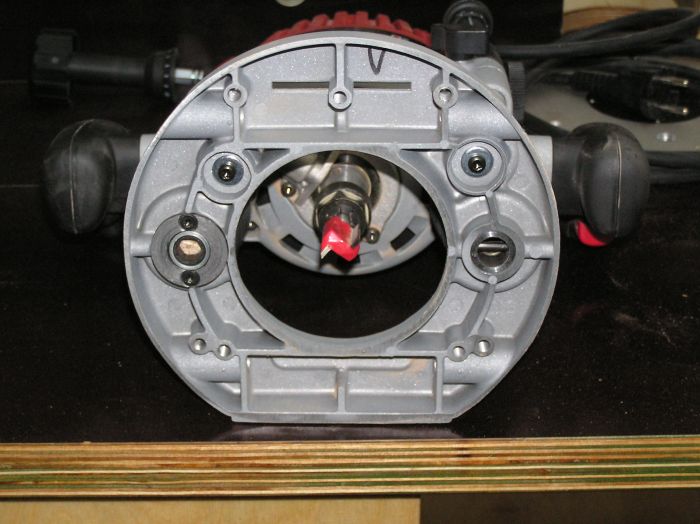

Die Grundplatte mit 200mm Durchmesser lässt sich gerade noch auf Guidos Fräsplatte montieren.

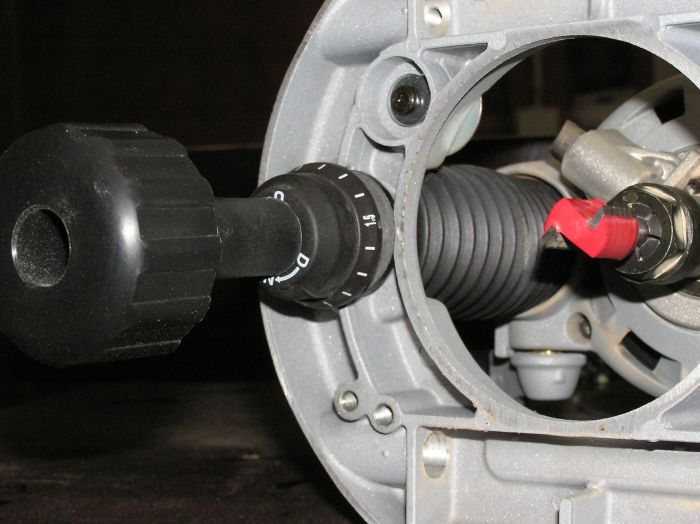

Die Höheneinstellung lässt sich von unten einstellen.

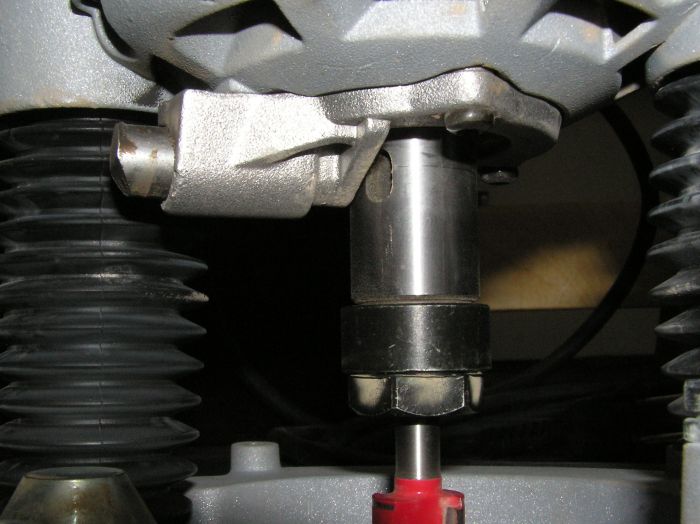

Die automatische Spindelfeststellung



Alles in allem macht die Oberfräse einen wertigen Eindruck, sehr stabil gebaut.

Gruß
Rolf

[Urs]

Hallo Rolf

Etwas habe ich nicht begriffen: Wie funktioniert die "automatische" Spindelarretierung? Den Bolzen und das Loch in der Achse habe ich gesehen, aber dieses Teil ist ja unter dem Tisch. Muss diese Arretierung während des Fräserwechsels manuell gedrückt werden oder wie geht das?

Besten Dank zum voraus für Deine Erläuterungen

Urs

[Rolf Herbstritt]

Hallo Urs
wenn die Maschine nach oben gedreht wird, wird der Bolzen automatisch in das Loch gedrückt und die Spindel arretiert. Man braucht also nicht unter dem Tisch rumfummeln.

Gruß
Rolf

[Franz Kessler]

Hallo Rolf

Eigentlich bietet Deine Maschine all die Annehmlichkeiten, die ich mir immer gewünscht habe, Wechsel von oben, Verstellung von oben, sehrwarscheinlich auch 12mm Spannzange, den dazu kräftigen Motor, die Arretierung (Du musst doch wohl die Spindel soweit drehen, bis der Zapfen einrasten kann?).
Was mich ein wenig misstrauig macht, einiges an Deiner Maschine erinnert mich rein optisch, an meinen fernöstlichen Missgriff und deine Nahaufnahmen geben auch einige Einblicke.
Wie ist denn die Laufkultur?

Gruß Franz (ich will Dir Deine Freude nicht schmälern, bin halt ein gebranntes Kind)

[Heinz Kremers]

Hallo Rolf,

da mußt Du die Spindel aber doch so drehen, daß Bolzen und Loch fluchten. Oder geht das automatisch?

Gruß

Heinz

[Rolf Herbstritt]

Hallo Franz
ich habe lange überlegt, welche Oberfräse ich mir zulegen soll. Freud ist in Spanien scheinbar sehr verbreitet und soll qualitativ recht hochwertig sein. Letztlich hat mich das Preis- Leistungsverhältnis dazu bewogen die Fräse zu kaufen. Da ich keinen Vergleich zu anderen Oberfräsen in dieser Leistungsklasse habe, kann ich dazu nichts sagen. Mein erster Eindruck ist sehr positiv. Die elektronische Regelung ist präzise, die Geschwindigkeit wird bei unterschiedlicher Beanspruchung konstant gehalten. Die Verarbeitungsqualität sieht gut aus. Ich hoffe das sie hält was sie verspricht.
Hallo Heinz
der Bolzen drückt über eine Feder einen kleineren Bolzen ins Loch. Wenn die Stellung zueinander nicht stimmt, dann wird der kleinere Bolzen spätestens nach einer halben Umdrehung der Spindel ins Loch gedrückt. Geht also automatisch.

[Marc Corsaro]

[In Antwort auf #29641]
Hatte dem Herrn mit den Frästischplatten schon 2 mails geschrieben, aber leider noch keine Antwort!

Weist Du warum?? Eventuell urlaub??

[Stephan Konrad]

[In Antwort auf #29655]
Hallo Rolf,

lag bei Deiner Frued irgendeine Bohrschablone/Zeichnung fuer die in der Grundplatte zu bohrenden Loecher bei?

Habe meine soeben bekommen und keine Angaben zu den Loechern gefunden. Nachdem die Fraese auch speziell fuer den Tischeinbau verkauft wird, haette ich dies eigentlich erwartet.

Gruss,

Stephan
